VXI-MASKING SEAL 1 AND 2 gabarits masquage lentille PIR VXI/VXS

VXI-MASKING SEAL 1 AND 2 — gabarits de masquage précis pour lentille PIR VXI/VXS, moins de fausses alarmes, plus de contrôle

Optimisez la détection de vos capteurs extérieurs avec les VXI-MASKING SEAL 1 AND 2 gabarits masquage lentille PIR VXI/VXS. Conçus par Optex pour les séries VXI et VXS (capteurs PIR 90°), ces gabarits pré-découpés s’appliquent sous la lentille afin de sculpter des zones actives sur mesure jusqu’à 12 m. Évitez les déclenchements intempestifs en masquant précisément routes, végétation ou zones sensibles. Simples à poser, fiables et inclus dans le pack du capteur, ils garantissent une installation propre et une conformité anti-masquage irréprochable. Seal 2 permet de conserver 2 zones.

Personnalisation ultra-précise de la zone

Obtenez la couverture exacte dont vous avez besoin grâce à 6 gabarits pré-découpés autocollants. Le gabarit 1 fournit 14 petits scellés pour un masquage ponctuel et fin. Le gabarit 2 masque le centre et laisse une zone en L (ou L inversé) jusqu’à 12 m. Les gabarits 3 et 5 créent chacun une zone d’environ 10 m × 5 m, tandis que les gabarits 4 et 6 réduisent respectivement la profondeur et la largeur à 1,5 m pour un contrôle maximal.

Installation simple, propre et fiable

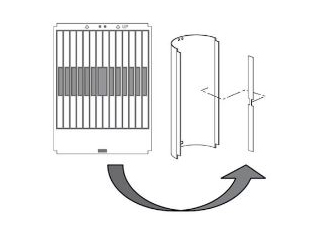

Chaque gabarit se colle sur la face interne de la lentille du capteur (à l’intérieur, sous la lentille) pour une tenue durable et une finition invisible. Le format pré-découpé facilite un positionnement rapide et sans découpe sur site. Respectez la remarque d’installation: sélectionnez le gabarit adapté (gauche/droite/centre) et positionnez-le selon la position horizontale requise (A ou G). Vous obtenez un masquage stable et reproductible, idéal pour standardiser vos installations et réduire les retours maintenance.

Compatibilité VXI/VXS et portée jusqu’à 12 m

Spécialement conçus pour les capteurs PIR 90° des séries VXI et VXS, les VXI-MASKING SEAL 1 AND 2 gabarits masquage lentille PIR VXI/VXS conservent les performances d’origine tout en modulant la couverture jusqu’à 12 m. Seal 2 laisse 2 zones actives pour gérer sélectivement les directions sensibles. Les gabarits 3 et 5 donnent des rectangles de 10 m × 5 m, tandis que les gabarits 4 et 6 affinent à 1,5 m la profondeur ou la largeur, selon vos besoins de site.

Conformité anti-masquage et réduction des fausses alarmes

Utilisez exclusivement les scellés fournis par le fabricant. L’emploi de rubans adhésifs ordinaires ou d’adhésifs non prévus provoque une erreur de masquage/anti-masking. Les gabarits, placés sous la lentille, permettent de bloquer routes, allées ou végétation, pour diminuer drastiquement les déclenchements intempestifs. Le choix gauche/droite/centre avec position A ou G assure une conformité parfaite aux recommandations Optex, tout en conservant une sensibilité cohérente et une couverture homogène sur la durée.

Description technique

VXI-MASKING SEAL 1 AND 2 est un ensemble de gabarits pré-découpés autocollants (masques/étiquettes à coller sous la lentille), fournis dans le pack des capteurs Optex VXI/VXS. Ils s’appliquent sur la face interne de la lentille du capteur (à l’intérieur, sous la lentille) pour façonner précisément la zone de détection PIR 90°. La portée maximale couverte par les gabarits est jusqu’à 12 m, en maintenant les performances de la série.

Le kit comprend 6 gabarits: 1) 14 petits scellés pour masquage ponctuel et fin; 2) masque le centre et laisse une zone en L (ou L inversé) — usage jusqu’à 12 m; 3) zone rectangulaire d’environ 10 m × 5 m; 4) similaire au 3 mais avec profondeur réduite à 1,5 m; 5) zone d’environ 10 m × 5 m; 6) similaire au 5 mais avec largeur réduite à 1,5 m. Remarque d’installation: choisir le gabarit gauche/droite/centre et le positionner en A ou G.

Autres informations importantes

• Compatibilité des gabarits: séries VXI et VXS (capteurs PIR 90°, portée maximale du capteur jusqu’à 12 m).
• Portée maximale couverte par les gabarits: jusqu’à 12 m.
• Seal 2: 2 zones actives conservées après masquage du centre.
• Exigence anti-masquage: utiliser uniquement les scellés d’origine; l’usage de rubans/adhésifs non prévus déclenche une erreur de masquage/anti-masking.
• Conditionnement: gabarits pré-découpés inclus dans le pack du capteur.
• Remarque d’installation: choisir gauche/droite/centre et positionner horizontalement en A ou G.

FAQ

Qu’est-ce que le VXI-MASKING SEAL 1 AND 2 gabarits masquage lentille PIR VXI/VXS ?

Il s’agit d’un jeu de gabarits pré-découpés autocollants conçus par Optex pour les capteurs PIR 90° des séries VXI et VXS. Ils se collent sur la face interne de la lentille pour personnaliser la zone de détection jusqu’à 12 m. En modulant la couverture, ils réduisent les fausses alarmes et assurent une adaptation parfaite au site, tout en respectant les contraintes d’anti-masquage.

Quels capteurs sont compatibles avec ces gabarits de masquage ?

Les VXI-MASKING SEAL 1 AND 2 sont compatibles avec les séries VXI et VXS d’Optex, des capteurs PIR 90°. La conception correspond exactement aux dimensions et à l’optique de ces modèles, ce qui garantit un ajustement précis et reproductible. La portée maximale couverte par les gabarits est jusqu’à 12 m, en cohérence avec les caractéristiques des capteurs de ces séries.

Comment installer correctement les gabarits sous la lentille ?

Ouvrez le capteur, retirez la lentille, puis appliquez le gabarit sur la face interne (à l’intérieur, sous la lentille). Choisissez le gabarit adapté à la configuration gauche/droite/centre et positionnez-le selon la position horizontale requise (A ou G). Nettoyez délicatement la surface avant collage, évitez toute poussière, remontez la lentille, refermez le capteur et testez la couverture pour confirmer l’effet souhaité.

Quels sont les 6 gabarits et à quoi servent-ils exactement ?

1: 14 petits scellés pour un masquage ponctuel et fin. 2: masque le centre et laisse une zone en L (ou L inversé), utilisable jusqu’à 12 m, Seal 2: 2 zones. 3: crée une zone d’environ 10 m × 5 m. 4: similaire au 3 mais avec profondeur réduite à 1,5 m. 5: zone d’environ 10 m × 5 m. 6: similaire au 5 mais avec largeur réduite à 1,5 m.

Que signifie « Seal 2: 2 zones » dans la documentation ?

Le gabarit 2 masque le centre de la couverture et conserve une zone en L (ou L inversé) de part et d’autre, ce qui revient à garder 2 zones actives. Cette configuration est utile lorsque l’on souhaite filtrer le trafic frontal (routes, allées) tout en maintenant une détection latérale jusqu’à 12 m, afin de conserver une sécurité périmétrique efficace.

Quelle portée maximale puis-je obtenir avec ces gabarits ?

La portée maximale couverte par les gabarits est jusqu’à 12 m, en adéquation avec les capteurs PIR 90° des séries VXI et VXS. Selon le gabarit choisi, vous pouvez conserver la pleine portée (par exemple avec le gabarit 2) ou la réduire, notamment à 1,5 m de profondeur avec le gabarit 4, ou à 1,5 m de largeur avec le gabarit 6.

Ces gabarits ont-ils un impact sur l’anti-masquage du capteur ?

Oui. Il faut utiliser uniquement les scellés fournis par le fabricant. L’emploi de rubans adhésifs ordinaires ou d’adhésifs non prévus provoque une erreur de masquage/anti-masking. Les gabarits Optex sont calibrés pour ne pas perturber le système anti-masquage tout en modifiant la couverture. Respecter l’emplacement (face interne de la lentille) est également essentiel pour maintenir la conformité.

Le VXI-MASKING SEAL 1 AND 2 est-il fourni avec le capteur ?

Oui. Le conditionnement est prévu pour être fourni dans le pack du capteur: les gabarits pré-découpés sont inclus avec l’appareil. Cela évite tout achat séparé et garantit l’utilisation des bons scellés. Vous recevez donc, dès l’ouverture du pack, l’ensemble des gabarits nécessaires pour adapter la zone de détection à votre environnement, sans délai ni accessoires supplémentaires.

Comment choisir entre gauche, droite, centre et la position horizontale A ou G ?

Analysez la scène à protéger: déterminez d’où peuvent venir les intrusions et quelles zones doivent être ignorées (routes, végétation, animaux). Choisissez le gabarit adapté à la configuration gauche/droite/centre en fonction des zones à masquer. Positionnez-le ensuite selon la position horizontale requise (A ou G) pour affiner l’alignement. Terminez par un test de marche pour valider la couverture réelle.

Puis-je utiliser un autre adhésif ou du ruban pour fixer un masque maison ?

Non. L’exigence anti-masquage impose d’utiliser exclusivement les scellés fournis par le fabricant. Les rubans adhésifs ordinaires ou adhésifs non prévus provoquent une erreur de masquage/anti-masking et risquent d’altérer la lentille. Les gabarits Optex sont pré-découpés, calibrés et testés pour cette application sous la lentille, garantissant un résultat fiable et conforme aux spécifications.

Des conseils pour réduire les fausses alarmes en extérieur avec ces gabarits ?

Utilisez les gabarits pour exclure les sources récurrentes de mouvement: routes, allées, végétation basse ou éléments chauffés par le soleil. Le gabarit 2 est idéal pour bloquer le centre et conserver 2 zones latérales jusqu’à 12 m. Les gabarits 4 et 6, limités à 1,5 m de profondeur ou de largeur, sont efficaces près d’entrées. Respectez toujours l’orientation gauche/droite/centre et la position A ou G.
