AY-K6255 32 bit Lecteur RFID 13,56 MHz Wiegand NFC MIFARE iClass

AY-K6255 32 bit Lecteur RFID 13,56 MHz Wiegand NFC MIFARE iClass : sécurisez vos accès avec une compatibilité maximale

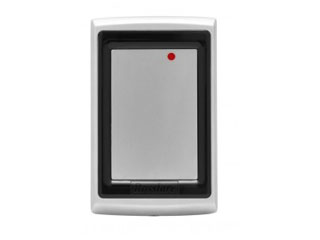

Le Rosslare AY-K6255 est un Lecteur Micro-Mullion CSN Select conçu pour offrir une lecture fiable des cartes à 13,56 MHz, dont MIFARE, iClass et NFC. Grâce à sa sortie Wiegand 32 bit et ses autres interfaces, il s’intègre aisément à la plupart des contrôleurs. Compact, robuste (IP65) et doté d’indicateurs LED tricolores et buzzer, il s’installe partout, même en environnements exigeants. Avec 5 mètres de câble pigtail et jusqu’à 150 m de distance en Wiegand, il simplifie vos déploiements multi-sites.

Compatibilité multi‑technologies 13,56 MHz

Profitez d’une compatibilité étendue avec ISO 14443A/B, ISO 15693, ISO 18092 (FeliCa), NFC (N‑TAG et émulation de carte), ainsi que MIFARE (Ultralight, Classic, Plus, DESFire) et iClass. L’AY‑K6255 lit les numéros de série (CSN) de nombreux badges, dont China ID et Octopus. Cette polyvalence facilite la migration depuis des parcs hétérogènes et permet de standardiser vos lecteurs sans remplacer l’ensemble des supports existants, réduisant coûts, délais et complexité d’intégration.

Intégration fluide en Wiegand 32 bit et plus

Le lecteur propose une sortie Wiegand (variante 32 bits disponible avec formats configurables), ainsi que RS‑232 et Clock & Data. Il s’adapte donc aux contrôleurs neufs ou existants, tout en préservant vos investissements. Les commandes LED et buzzer par contact sec (NO) offrent un retour utilisateur clair côté porte. Avec jusqu’à 150 m de câble en 18 AWG, vous conservez la liberté de positionner le lecteur au meilleur endroit sans compromettre la performance.

Construit pour durer : IP65 et large plage thermique

Conçu pour les environnements exigeants, l’AY‑K6255 bénéficie d’un boîtier polycarbonate résistant aux UV, d’un potting époxy et d’un indice IP65 contre intempéries et UV. Il fonctionne de -35 °C à +66 °C et supporte 0 à 95 % d’humidité (sans condensation). Cette robustesse garantit une disponibilité élevée en extérieur comme en intérieur, limitant les interventions de maintenance et les coûts totaux de possession sur le long terme.

Format micro‑mullion et installation simplifiée

Avec ses dimensions compactes (80,50 × 40,50 × 14,70 mm), l’AY‑K6255 s’intègre sur des montants étroits et s’adapte aux contraintes architecturales des accès modernes. Son câble fourni jusqu’à 5 m facilite le raccordement, tandis que la sortie sabotage (tamper) en collecteur ouvert améliore la sécurité de l’installation. Les indicateurs LED tricolore et le buzzer intégrés améliorent l’expérience utilisateur et réduisent les erreurs d’usage lors des flux d’entrée.

Description technique de l’AY-K6255 32 bit Lecteur RFID 13,56 MHz Wiegand NFC MIFARE iClass

Le Rosslare AY‑K6255 est un Lecteur Micro‑Mullion CSN Select 13,56 MHz capable de lire, entre autres, les numéros de série MIFARE, iClass et NFC. Il offre des sorties de données polyvalentes, dont Wiegand (variante 32 bits disponible avec formats configurables), RS‑232 et Clock & Data, pour une intégration aisée avec la majorité des systèmes de contrôle d’accès. Sa portée de lecture typique est de 5 cm, adaptée aux environnements sécurisés et aux scénarios de contrôle d’entrée à proximité.

Conçu pour durer, le boîtier en polycarbonate résistant aux UV est entièrement potté à l’époxy, avec un indice de protection IP65. Il intègre une LED tricolore et un buzzer, commandables via contacts secs (NO). L’alimentation s’effectue de 8 à 16 V DC, avec 55 mA en veille et 80 mA max à 12 V. Le câble moulé de 5 m (ou pigtail d’origine usine de 46 cm à 10 conducteurs) permet une installation flexible jusqu’à 150 m en Wiegand avec câble 18 AWG.

Autres informations importantes

• Produit: Rosslare Lecteur Micro-Mullion CSN Select avec sortie de Wiegand 32 bit.
• Dimensions: 80,50 × 40,50 × 14,70 mm. Dimensions (Hauteur × Largeur × Profondeur): 80,5 × 40,5 × 14,7 mm.
• Lit 13,56 MHz, entre autres les numéros de série MIFARE, iClass et NFC.
• Fréquence de fonctionnement: 13,56 MHz.
• Normes compatibles: ISO 14443A, ISO 14443B, ISO 15693, ISO 18092 (FeliCa), NFC (N‑TAG et émulation de carte), MIFARE (Ultralight, Classic, Plus, DESFire), iClass, China ID, Octopus.
• Portée de lecture (typique): 5 cm.
• Tension d’alimentation: 8 à 16 V DC.
• Courant en veille (@12 V): 55 mA. Courant maximal (@12 V): 80 mA.
• Format de sortie de données: Wiegand (variante 32 bits disponible ; formats Wiegand configurables), RS‑232, Clock & Data.
• Longueur et type de câble fourni: câble moulé 5 m (variante commerciale) / origine usine: pigtail 46 cm, 10 conducteurs. Également indiqué: 5 mètres cable pigtail.
• Nombre de conducteurs du câble: 10 conducteurs.
• Distance maximale câble (Wiegand): 150 m (avec câble 18 AWG).
• Entrées de commande LED: contact sec, normalement ouvert (contrôle LED verte/rouge).
• Entrée de commande buzzer: contact sec, normalement ouvert.
• Sortie sabotage (tamper): collecteur ouvert, actif bas, courant de fuite maximal 16 mA.
• Indicateurs audio/visuels: LED tricolore intégrée et buzzer.
• Indice de protection: IP65 (résistant aux intempéries et aux UV).
• Boîtier: polycarbonate résistant aux UV, époxy‑potted.
• Température de fonctionnement: -35 °C à +66 °C.
• Humidité de fonctionnement: 0 à 95 % (sans condensation).
• Masse (poids): 73 g.

FAQ

Qu’est-ce que l’AY-K6255 32 bit Lecteur RFID 13,56 MHz Wiegand NFC MIFARE iClass ?

L’AY‑K6255 est un lecteur Rosslare Micro‑Mullion CSN Select pour badges 13,56 MHz. Il lit notamment les numéros de série MIFARE, iClass et NFC, et communique via Wiegand (variante 32 bits), RS‑232 ou Clock & Data. Compact, IP65 et doté d’indicateurs LED/buzzer, il s’intègre facilement aux systèmes de contrôle d’accès neufs ou existants, en intérieur comme en extérieur.

Quelles technologies de cartes et normes sont compatibles ?

Il prend en charge ISO 14443A, ISO 14443B, ISO 15693, ISO 18092 (FeliCa), NFC (N‑TAG et émulation de carte), MIFARE (Ultralight, Classic, Plus, DESFire), iClass, China ID et Octopus. Il lit les CSN de nombreuses cartes 13,56 MHz, facilitant la cohabitation de différents parcs et une migration progressive sans devoir remplacer l’ensemble des supports utilisateurs.

Quelle est la portée de lecture et à quoi s’attendre sur site ?

La portée de lecture typique est de 5 cm. Cette distance courte limite les lectures non intentionnelles et améliore la sécurité aux points d’accès. Les performances réelles dépendent de la qualité des supports, de l’environnement électromagnétique et de l’orientation de la carte. Une installation soignée et un câblage adapté maximisent la stabilité et la répétabilité des lectures au quotidien.

Comment s’intègre-t-il dans un système existant ?

L’intégration est facilitée par la sortie Wiegand (formats configurables, variante 32 bits), ainsi que RS‑232 et Clock & Data. Les entrées de commande LED et buzzer par contacts secs (NO) permettent d’harmoniser le retour visuel et sonore avec votre contrôleur. La compatibilité multi‑technologies réduit les contraintes de migration et permet un déploiement progressif par zone ou par bâtiment.

Est-il adapté à une installation extérieure ?

Oui. L’indice IP65 protège contre les intempéries et les UV. Le boîtier en polycarbonate résistant aux UV et l’encapsulation époxy assurent une longévité élevée. Il fonctionne entre -35 °C et +66 °C, avec 0 à 95 % d’humidité sans condensation. Ces caractéristiques le rendent fiable pour des accès extérieurs, parkings couverts, halls d’entrée ouverts ou environnements industriels.

Quelles sont les exigences d’alimentation et de consommation ?

Le lecteur fonctionne entre 8 et 16 V DC. À 12 V, le courant en veille est de 55 mA et le courant maximal de 80 mA. Ces valeurs modérées simplifient l’alimentation depuis un contrôleur de porte ou une alimentation dédiée. Le respect des sections de câble recommandées limite les chutes de tension et garantit la stabilité des performances sur la durée.

Quelle longueur de câblage puis-je utiliser et avec quel type de câble ?

La distance maximale recommandée en Wiegand est de 150 m avec un câble 18 AWG. Le produit est fourni avec un câble moulé de 5 m en variante commerciale (origine usine: pigtail 46 cm, 10 conducteurs). Un câblage correctement blindé et une mise à la terre soignée réduisent le bruit et assurent une communication fiable avec le contrôleur.

Quels indicateurs et fonctions de sécurité sont disponibles ?

Le lecteur intègre une LED tricolore et un buzzer, tous deux commandables via contacts secs normalement ouverts. Il dispose également d’une sortie sabotage (tamper) en collecteur ouvert, active bas, avec un courant de fuite maximal de 16 mA. Ces fonctions renforcent la sécurité opérationnelle, permettent des retours utilisateurs cohérents et facilitent la supervision anti‑intrusion.

Le format micro‑mullion convient‑il aux montants étroits ?

Oui. Avec 80,50 × 40,50 × 14,70 mm, ce format compact s’adapte parfaitement aux montants étroits et aux espaces réduits autour des portes. Il permet d’optimiser l’emplacement du lecteur pour une expérience utilisateur fluide tout en respectant les contraintes esthétiques et techniques, y compris sur des encadrements en métal ou des huisseries spécifiques.

Ce lecteur lit‑il les données sécurisées des cartes ou uniquement le CSN ?

L’AY‑K6255 est un lecteur CSN Select conçu pour lire les numéros de série (CSN) de cartes 13,56 MHz telles que MIFARE, iClass, NFC, FeliCa et autres normes listées. Il n’accède pas aux secteurs sécurisés ou aux applications protégées des cartes. Pour des besoins applicatifs avancés, il convient d’utiliser des lecteurs/encodeurs spécifiques supportant l’authentification et la lecture de données sécurisées.
