EN54C-3A17 Alimentation secourue incendie EN54-4 27,6V 3A 2x17Ah

EN54C-3A17 Alimentation secourue incendie EN54-4 27,6V 3A 2x17Ah — performance certifiée et sécurité maximale

Assurez la continuité de votre système de sécurité incendie avec l’EN54C-3A17, une alimentation secourue Pulsar certifiée EN54-4 conçue pour délivrer 27,6 VDC et jusqu’à 3 A. Intégrée dans un boîtier métallique rouge RAL 3001, elle accepte 2 batteries 12 V 17 Ah (2x17Ah) pour une autonomie durable. Son haut rendement de 89 %, ses multiples protections électriques et ses relais de signalisation garantissent fiabilité et conformité. Avec ses sorties techniques (défaut réseau, défaut d’alimentation, batterie faible) et son interrupteur de sabotage, elle sécurise vos installations critiques tout en simplifiant la maintenance et le diagnostic sur site.

Conformité EN54-4 et EN12101-10

L’EN54C-3A17 est certifiée EN54-4 et conforme EN12101-10, garantissant une alimentation secourue adaptée aux systèmes de détection incendie et désenfumage. Cette conformité simplifie l’acceptation par les bureaux de contrôle et l’assurance qualité des installations. Elle assure également l’interopérabilité avec les centrales incendie modernes, tout en couvrant les exigences de performance, de continuité d’alimentation et de sécurité électrique requises par les réglementations européennes en vigueur, pour des projets neufs ou en rénovation.

Puissance stable 27,6 VDC jusqu’à 3 A

Conçue pour alimenter de façon stable les équipements incendie, l’EN54C-3A17 délivre 27,6 V DC, 2,2 A en continu et 3 A en crête (5 minutes). Sa topologie à découpage et son rendement de 89 % réduisent l’échauffement et la consommation, optimisant la durée de vie des composants et des batteries. Elle offre un courant de charge batterie de 0,8 A, idéal pour recharger efficacement 2x 12 V 17 Ah tout en maintenant la disponibilité des sorties AUX.

Protections avancées et diagnostic clair

La sécurité est renforcée par des protections complètes: SCP (court-circuit), OLP (surcharge), OVP (surtension), UVP (sous-tension), inversion de polarité, court-circuit des bornes batterie, ainsi qu’un contact d’autoprotection (tamper). Les LED et le buzzer facilitent le diagnostic immédiat, tandis que les relais EPS (défaillance secteur) et ALARM (défaut collectif), plus l’entrée EXTi, permettent une supervision fiable par la centrale. Résultat: moins d’arrêts, interventions plus rapides et conformité durable.

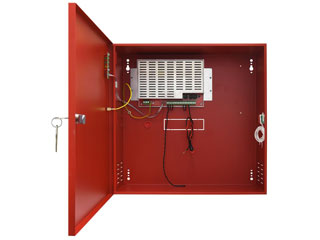

Boîtier métallique robuste et installation aisée

Le boîtier en acier DC01 (1 mm), peint RAL 3001, offre une excellente résistance mécanique. Avec des dimensions 385 × 402 × 88 mm (± 2 mm) et un montage apparent, l’intégration est simple dans les locaux techniques. La serrure à clé (cylindre MR027) sécurise l’accès. La distance de 8 mm par rapport à la surface de montage facilite le câblage, et l’IP30 protège les composants contre la poussière tout en assurant une ventilation adéquate.

Description technique

L’EN54C-3A17 Alimentation secourue incendie EN54-4 27,6V 3A 2x17Ah est une alimentation à découpage Pulsar certifiée EN 54, optimisée pour les systèmes incendie exigeant une continuité d’énergie fiable. Elle fournit une tension de sortie nominale de 27,6 V DC avec 2,2 A en fonctionnement continu et 3 A en intermittent (5 minutes). Le courant de charge de 0,8 A préserve la longévité des batteries 2 × 12 V, 17 Ah (SLA), tandis que la consommation propre ≤ 52 mA et le rendement de 89 % réduisent les pertes.

Le boîtier métallique rouge RAL 3001, 385 × 402 × 88 mm, intègre un interrupteur de sabotage et une fermeture par serrure à clé. Les signalisations LED et buzzer, les relais EPS/ALARM, l’entrée EXTi et les sorties techniques (défaut réseau, défaut d’alimentation, batterie faible) facilitent la supervision. Des protections complètes (SCP, OLP, OVP, UVP, inversion de polarité, court-circuit bornes batterie) garantissent une exploitation sûre sur une large plage environnementale.

Autres informations importantes

• Produit: EN54C-3A17 Alimentation secourue incendie EN54-4 27,6V 3A 2x17Ah
• Fabricant: Pulsar, alimentation à découpage EN 54 certifié 27,6VDC 3A dans boîtier métallique
• Conformité aux normes: EN54-4; EN12101-10
• Tension d’alimentation (AC): 230 V AC (-15 % / +10 %)
• Tension de sortie nominale: 27,6 V DC
• Courant de sortie en fonctionnement continu (Imax a): 2,2 A
• Courant de sortie en fonctionnement intermittent 5 min (Imax b): 3 A
• Batteries compatibles: 2 × 12 V, 17 Ah (accumulateurs plomb étanches SLA)
• Batterie max: 2 × 17 Ah
• Courant de charge des batteries: 0,8 A
• Consommation propre des circuits: ≤ 52 mA
• Rendement électrique: 89 %
• Dimensions extérieures (HxLxP): 385 × 402 × 88 mm (± 2 mm)
• Distance par rapport à la surface de montage: 8 mm
• Matière et finition du boîtier: Acier DC01, épaisseur 1 mm; peinture RAL 3001 (rouge)
• Degré de protection (IP): IP30 (selon EN60529)
• Protections électriques: protection contre court-circuit de sortie (SCP), protection contre surcharge (OLP), protection surtension de sortie (OVP), protection sous-tension (UVP), protection contre inversion de polarité batterie, protection contre court-circuit des bornes batterie, détection ouverture boîtier (tamper)
• Indications et signalisation: Signalisation optique LED; avertisseur sonore (buzzer)
• Sorties de défaut (relais): EPS (défaillance secteur) et ALARM (défaut collectif) — relais de signalisation
• Entrée de défaut collective: EXTi (entrée de défaut externe)
• Sorties techniques: défaut réseau, défaut d’alimentation, batterie faible
• Type de fermeture: Serrure à clé (référence de cylindre MR027)
• Mode d’installation: Montage apparent (surface-mounted)
• Fusibles: Fusible secteur T 3,15 A / 250 V; fusibles sorties AUX : 5 A / 250 V (selon configuration)
• Plage de température de fonctionnement: -5 °C ÷ +40 °C
• Plage de température de stockage: -25 °C ÷ +60 °C
• Humidité relative de fonctionnement: 20 % ÷ 90 %, sans condensation
• Classe environnementale: Conforme EN12101-10:2007 (classe C ÷ 40)
• Interrupteur de sabotage: Oui

FAQ

Qu’est-ce que l’EN54C-3A17 et à quoi sert-elle ?

L’EN54C-3A17 est une alimentation secourue Pulsar pour systèmes incendie, certifiée EN54-4. Elle fournit 27,6 V DC et jusqu’à 3 A et accepte 2 batteries 12 V 17 Ah pour assurer la continuité d’alimentation en cas de coupure secteur. Elle supervise l’état du réseau, de l’alimentation et des batteries, et signale tout défaut via LED, buzzer et relais.

Quels sont les avantages de la certification EN54-4 et EN12101-10 ?

La certification EN54-4 garantit que l’alimentation répond aux exigences strictes pour les systèmes de détection incendie. La conformité EN12101-10 couvre les besoins des systèmes de désenfumage. Ensemble, elles facilitent l’acceptation réglementaire, l’interopérabilité et la fiabilité, réduisant les risques de non-conformité lors des audits et des réceptions par les bureaux de contrôle.

Quelle puissance et quel courant l’alimentation peut-elle fournir ?

La tension de sortie nominale est de 27,6 V DC. L’EN54C-3A17 délivre 2,2 A en fonctionnement continu et jusqu’à 3 A pendant 5 minutes en mode intermittent, ce qui couvre la plupart des périphériques incendie (centrales, modules, avertisseurs) tout en rechargeant les batteries à 0,8 A. Le rendement de 89 % optimise la performance énergétique.

Quelles batteries sont compatibles et quelle est la capacité maximale ?

Elle est compatible avec 2 accumulateurs au plomb étanches (SLA) de 12 V et 17 Ah chacun, soit une configuration 2 × 12 V, 17 Ah. La capacité maximale prise en charge est 2 × 17 Ah, offrant une autonomie étendue. Le courant de charge de 0,8 A assure un rechargement fiable tout en préservant la durée de vie des batteries.

Quelles protections électriques sont intégrées ?

L’EN54C-3A17 intègre des protections complètes: court-circuit de sortie (SCP), surcharge (OLP), surtension de sortie (OVP), sous-tension (UVP), inversion de polarité batterie, court-circuit des bornes batterie, ainsi qu’une détection d’ouverture de boîtier (tamper). Ces dispositifs protègent l’installation, les équipements connectés et les batteries pour une fiabilité maximale sur la durée.

Comment sont signalés les défauts et comment les superviser à distance ?

Les défauts sont signalés localement par des LED et un buzzer. À distance, deux relais de signalisation sont disponibles: EPS (défaillance secteur) et ALARM (défaut collectif). Une entrée EXTi permet d’intégrer un défaut externe. Les sorties techniques dédiées indiquent le défaut réseau, le défaut d’alimentation et la batterie faible, facilitant la remontée d’alarme vers la centrale.

Quelles sont les caractéristiques mécaniques et le niveau de protection du boîtier ?

Le boîtier en acier DC01 (épaisseur 1 mm), peint RAL 3001, mesure 385 × 402 × 88 mm (± 2 mm). Il offre une protection IP30 (EN60529), un montage apparent simple, une distance de 8 mm par rapport à la surface de montage et une serrure à clé (cylindre MR027). Un contact de sabotage protège contre l’ouverture non autorisée.

Dans quelles conditions environnementales l’équipement peut-il fonctionner ?

La plage de température de fonctionnement est de -5 °C à +40 °C et la plage de stockage de -25 °C à +60 °C. L’humidité relative admissible est de 20 % à 90 %, sans condensation. L’appareil est conforme à EN12101-10:2007 (classe C ÷ 40), assurant une stabilité dans les locaux techniques courants des bâtiments tertiaires et industriels.

Quels fusibles et protections matériels sont prévus ?

Un fusible secteur T 3,15 A / 250 V protège l’entrée AC. Les sorties AUX peuvent être protégées par des fusibles 5 A / 250 V (selon configuration). L’ensemble s’ajoute aux protections électroniques internes pour garantir la sécurité contre les surintensités, les défauts de câblage et les conditions anormales d’exploitation, réduisant les risques d’endommagement.

L’installation et la maintenance sont-elles faciles ?

Oui. Le montage apparent simplifie la pose et le raccordement. Les signalisations LED/buzzer, les relais EPS/ALARM et l’entrée EXTi facilitent le diagnostic. Les sorties techniques dédiées aident à la maintenance préventive. Le rendement de 89 %, la consommation propre ≤ 52 mA et les protections multiples réduisent les interventions, prolongeant la durée de vie des batteries 2x17Ah et des composants.
