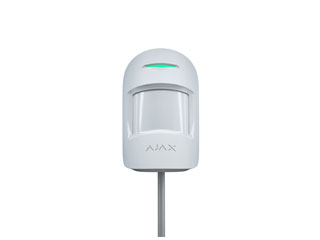

Fibra MotionProtect Plus-B détecteur de mouvement PIR micro-ondes

Fibra MotionProtect Plus‑B : le détecteur PIR micro‑ondes qui réduit les fausses alertes et sécurise jusqu’à 12 m

Le Fibra MotionProtect Plus‑B détecteur de mouvement PIR micro-ondes offre une protection intérieure fiable grâce à sa double technologie PIR + micro‑ondes K‑band et à l’algorithme SmartDetect. Compatible Hub Hybrid, il communique en bus Fibra chiffré, supervisé et authentifié. Avec une immunité aux animaux jusqu’à 20 kg, une détection jusqu’à 12 m et 88,5° d’angle horizontal, il protège sans déranger le quotidien. Son installation filaire 4 conducteurs est simple, sa consommation est ultra‑basse (97 µA / jusqu’à 0,086 W), et ses réglages de sensibilité (3 niveaux) s’effectuent depuis l’application Ajax PRO.

Fiabilité maximale grâce à la double technologie

Le Fibra MotionProtect Plus‑B combine un capteur PIR et un capteur à micro‑ondes K‑band pour confirmer chaque événement et filtrer les interférences thermiques. L’algorithme SmartDetect analyse le mouvement humain tandis que le micro‑ondes vérifie avant alerte, limitant drastiquement les déclenchements intempestifs. Résultat: une détection pertinente dans les environnements complexes, notamment soumis aux variations de température, aux courants d’air ou aux sources de chaleur intermittentes.

Installation bus Fibra simple, longue portée et chiffrée

La communication filaire Fibra est bidirectionnelle, chiffrée, supervisée et authentifiée. Le câblage 4 conducteurs (+24V, A, B, GND) facilite l’intégration, avec une longueur maximale de ligne jusqu’à 2000 m en U/UTP Cat.5. Le Fibra MotionProtect Plus‑B détecteur de mouvement PIR micro-ondes accepte les topologies Ring ou Beam; un terminator est requis en fin de ligne Beam. Vous gagnez en fiabilité, en diagnostics à distance et en stabilité du système.

Confort au quotidien et immunité aux animaux

Idéal pour les intérieurs où circulent des animaux, ce détecteur est immunisé jusqu’à 20 kg et 50 cm de hauteur, sous réserve de respecter la hauteur d’installation recommandée (2,4 m) et les réglages. Trois niveaux de sensibilité, paramétrables via l’application PRO ou par un utilisateur ayant des droits administrateur, s’adaptent aux lieux. La plage de vitesse de détection de 0,3–2,0 m/s évite les oublis tout en limitant les nuisances.

Faible consommation et robustesse

Conçu pour durer, le Fibra MotionProtect Plus‑B consomme seulement 97 µA (jusqu’à 0,086 W) et est alimenté en 24 V⎓ par le Hub Hybrid via la ligne Fibra. Son boîtier compact 110 × 65 × 50 mm et ses indices IP50 et IK04 garantissent une bonne tenue à la poussière et aux chocs. Il fonctionne de −10 °C à +40 °C, jusqu’à 75 % HR (sans condensation), pour une fiabilité constante.

Description technique du Fibra MotionProtect Plus‑B

Le Fibra MotionProtect Plus‑B d’Ajax est un détecteur de mouvement filaire à double technologie associant un capteur PIR et un capteur micro‑ondes K‑band pour vérifier les alarmes PIR et réduire les fausses alertes. Sa portée de détection atteint 12 m à 2,4 m de hauteur avec sensibilité élevée. L’angle horizontal couvre 88,5° et la vitesse de détection va de 0,3 à 2,0 m/s, avec trois niveaux de sensibilité réglables.

Connecté au Hub Hybrid via le protocole Fibra, il bénéficie d’une communication filaire bidirectionnelle chiffrée, avec supervision et authentification. Le câblage se fait en 4 conducteurs (+24V, A, B, GND) sur des lignes jusqu’à 2000 m en U/UTP Cat.5, en topologie Ring ou Beam. L’alimentation 24 V⎓ est fournie par le panneau. Sa consommation est minimale: 97 µA, jusqu’à 0,086 W. Indices IP50 et IK04, et fonctionnement de −10 °C à +40 °C.

Autres informations importantes

• Produit: Ajax Fibra MotionProtect Plus‑B détecteur de mouvement PIR Bus avec capteur à micro‑ondes, noir. Utilisation avec Hub Hybrid.
• Type de détecteur: Détecteur de mouvement filaire Fibra à double technologie (PIR + capteur micro‑ondes bande K).
• Capteurs: 1 × PIR ; 1 × capteur micro‑ondes K‑band (micro‑ondes utilisés pour vérification des alarmes PIR). (, )
• Distance de détection du mouvement: 12 m (installation à 2,4 m, sensibilité élevée).
• Angle de détection horizontal: 88,5°.
• Vitesse de détection: 0,3–2,0 m/s.
• Niveaux de sensibilité: 3 niveaux (réglable via application PRO/utilisateur avec droits administrateur).
• Immunité aux animaux: Jusqu’à 20 kg et 50 cm de hauteur (selon réglage et hauteur d’installation recommandée).
• Prévention des fausses alarmes: Algorithme SmartDetect + vérification par capteur micro‑ondes (filtre des interférences thermiques).
• Technologie de communication: Fibra — protocole filaire bidirectionnel chiffré (supervision et authentification).
• Longueur maximale de ligne Fibra: Jusqu’à 2000 m avec câble U/UTP Cat.5.
• Type de connexion de ligne: Câble 4 conducteurs (terminaux +24V, A, B, GND).
• Alimentation: 24 V⎓ (alimentation fournie par le panneau de contrôle via la ligne Fibra).
• Consommation électrique: Jusqu’à 0,086 W.
• Consommation au repos: 97 µA.
• Dimensions (Hauteur × Largeur × Profondeur): 110 × 65 × 50 mm.
• Masse: 86 g (noir) / 98 g (blanc).
• Plage de température de fonctionnement: −10 °C à +40 °C.
• Humidité de fonctionnement: Jusqu’à 75 % HR (sans condensation).
• Indice de protection: IP50 ; IK04.
• Hauteur d’installation recommandée: 2,4 m (recommandée pour conformité et immunité aux animaux).
• Topologie de câblage et terminaison: Supporte topologie Ring ou Beam (terminateur requis pour Beam si dernier appareil sur la ligne).

FAQ — Fibra MotionProtect Plus‑B détecteur de mouvement PIR micro-ondes

Qu’est‑ce que le Fibra MotionProtect Plus‑B et comment sa double technologie améliore‑t‑elle la détection ?

Le Fibra MotionProtect Plus‑B est un détecteur de mouvement Ajax filaire combinant PIR et micro‑ondes K‑band. Le PIR repère les variations infrarouges liées au mouvement humain, tandis que le micro‑ondes vérifie l’événement avant l’alarme. Associée à l’algorithme SmartDetect, cette architecture limite les fausses alertes dues aux sources de chaleur, aux reflets ou aux courants d’air, et renforce la fiabilité globale du système.

Quelle portée et quel angle de couverture offre ce détecteur ?

Le Fibra MotionProtect Plus‑B détecteur de mouvement PIR micro-ondes couvre jusqu’à 12 m lorsqu’il est installé à 2,4 m de hauteur avec une sensibilité élevée. Son angle de détection horizontal est de 88,5°, ce qui permet de surveiller de larges zones avec un seul appareil. La vitesse de détection acceptée de 0,3 à 2,0 m/s assure la prise en compte des mouvements réels sans déclencher sur des micro‑variations.

Comment fonctionne l’immunité aux animaux et quelles sont ses limites ?

L’immunité aux animaux est effective jusqu’à 20 kg et 50 cm de hauteur. Pour en bénéficier, respectez la hauteur d’installation recommandée (2,4 m) et choisissez l’un des 3 niveaux de sensibilité adaptés à l’environnement via l’application PRO/administrateur. Cette combinaison réduit les déclenchements causés par les animaux domestiques tout en maintenant une détection efficace pour les intrusions humaines.

Quels réglages et paramètres d’installation dois‑je respecter ?

Installez le détecteur à 2,4 m de hauteur, à l’écart des sources directes de chaleur et sans obstacles majeurs dans le cône de détection. Ajustez l’un des trois niveaux de sensibilité en fonction de la pièce et de la présence d’animaux. La plage de vitesse de détection (0,3–2,0 m/s) garantit une réponse optimale aux déplacements humains typiques tout en limitant les faux positifs.

Comment se fait le câblage Fibra et quelle est la longueur maximale ?

Le Fibra MotionProtect Plus‑B se raccorde via un câble 4 conducteurs aux terminaux +24V, A, B, GND. La ligne peut atteindre jusqu’à 2000 m en U/UTP Cat.5, ce qui simplifie l’extension sur de grands sites. La communication bidirectionnelle chiffrée, avec supervision et authentification, permet des diagnostics et une fiabilité supérieurs à ceux des liaisons non surveillées.

Quelle topologie de câblage dois‑je choisir: Ring ou Beam ?

La topologie Ring offre une redondance accrue: si une section est coupée, la communication continue par l’autre côté. La topologie Beam (ligne) est simple à déployer et convient aux installations directes. En Beam, un terminator est requis si le détecteur est le dernier appareil de la ligne. Choisissez selon la résilience souhaitée et la structure du site.

Avec quel panneau est‑il compatible et comment est‑il alimenté ?

Le Fibra MotionProtect Plus‑B est conçu pour fonctionner avec le Hub Hybrid d’Ajax Systems. L’alimentation 24 V⎓ est fournie directement par le panneau via la ligne Fibra, aucun bloc secteur local n’est nécessaire. Cette approche centralisée simplifie l’installation, réduit les points de défaillance et assure la supervision énergétique des périphériques au sein de l’écosystème Ajax.

Quelle est sa consommation électrique et quels bénéfices énergétiques en tirer ?

La consommation au repos est de 97 µA, pour une puissance maximale jusqu’à 0,086 W. Cette sobriété énergétique permet de déployer davantage de détecteurs sur une même ligne tout en préservant la stabilité et l’autonomie globale de l’installation. Elle réduit également l’échauffement et contribue à la longévité des composants, facteur clé pour la disponibilité du système.

Peut‑il fonctionner dans des conditions difficiles ?

Oui. Le Fibra MotionProtect Plus‑B fonctionne de −10 °C à +40 °C et jusqu’à 75 % HR (sans condensation). L’indice IP50 protège contre la poussière et l’IK04 contre les chocs mécaniques légers. Ces caractéristiques, associées au boîtier compact, permettent une installation dans de nombreuses pièces intérieures tout en conservant des performances stables au quotidien.

Quelles sont ses dimensions et son intégration esthétique ?

Le détecteur mesure 110 × 65 × 50 mm et pèse 86 g en noir (98 g en blanc). Son design discret s’intègre facilement dans les intérieurs résidentiels ou professionnels. La couverture 88,5° et la portée 12 m permettent souvent de sécuriser une pièce avec un seul appareil, limitant l’impact visuel tout en maximisant la performance et la couverture utile.

En quoi le Fibra MotionProtect Plus‑B optimise‑t‑il la réduction des fausses alertes ?

La stratégie est triple: analyse PIR via SmartDetect, validation par micro‑ondes K‑band, et réglage fin de la sensibilité (3 niveaux) en fonction de l’environnement. Ce processus évite les déclenchements liés aux variations thermiques, à la lumière ou aux petits animaux. Les communications chiffrées et supervisées du bus Fibra ajoutent une couche de fiabilité, garantissant des notifications pertinentes et exploitables.
