IB200/A Isolateur bus, ampli data, alim 1A SmartLiving/Prime

IB200/A Isolateur bus, ampli data, alim 1A SmartLiving/Prime : plus de portée, plus de stabilité, zéro compromis

Optimisez votre réseau d’alarme avec l’IB200/A Isolateur bus, ampli data, alim 1A SmartLiving/Prime. Conçu par Inim pour les centrales SmartLiving/Prime, il isole galvanquement données et alimentation, régénère les trames et délivre 13,8 Vdc jusqu’à 1 A en aval. Résultat : un I‑BUS plus robuste, des distances accrues, une résistance supérieure aux perturbations et une maintenance simplifiée grâce aux diagnostics I‑BUS, à la programmation d’adresse et aux mises à jour firmware. Protégez chaque segment, évitez les boucles de masse et sécurisez vos installations contre le sabotage.

Isolation galvanique totale et sécurité renforcée

L’IB200/A sépare électriquement les lignes de données (D, S) et l’alimentation (+, −), éliminant les boucles de masse et empêchant la propagation des défauts d’un segment à l’autre. En cas de court‑circuit ou de perturbation locale, le reste de l’I‑BUS reste opérationnel, augmentant la disponibilité du système. Sa détection sabotage (tamper) intégrée signale toute ouverture non autorisée, pour une protection physique et logique cohérente sur les systèmes Inim SmartLiving/Prime.

Régénération des données et puissance stable 13,8 Vdc / 1 A

L’amplificateur data restaure l’intégrité des trames pour des communications fiables, même à grande distance. Côté énergie, l’IB200/A régénère la tension du bus à 13,8 Vdc et fournit jusqu’à 1000 mA en aval, limitant les chutes de tension et les erreurs dues aux câbles longs. Vous alimentez plus de périphériques avec une tension maîtrisée, réduisez les alimentations additionnelles et obtenez un bus plus prévisible, propre et performant.

Portées étendues et cascade d’isolateurs

Dimensionnez votre architecture sans compromis. En aval de l’IB200/A, atteignez jusqu’à 500 m à 38,4 kbps, 350 m à 125 kbps ou 200 m à 250 kbps. Besoin d’aller plus loin ou de segmenter finement ? Chaînez jusqu’à 9 isolateurs à 38,4 kbps, 6 à 125 kbps ou 2 à 250 kbps. Cette souplesse vous permet d’adapter précisément le bus aux contraintes de site tout en conservant des marges de fiabilité confortables.

Déploiement simplifié et diagnostics I‑BUS

Accélérez la mise en service et la maintenance avec la fonction d’analyse de l’I‑BUS, idéale pour localiser rapidement perturbations et défauts. La programmation d’adresse intégrée facilite l’appairage des modules, tandis que la mise à jour firmware assure la pérennité logicielle. Couplée à la détection sabotage, cette boîte à outils améliore la traçabilité, réduit les temps d’intervention et garantit la continuité de service sur SmartLiving/Prime.

IB200/A Isolateur bus, ampli data, alim 1A SmartLiving/Prime : description technique

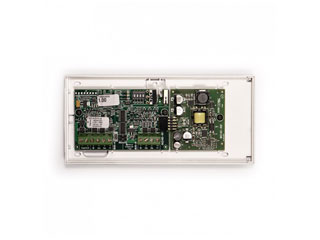

L’Inim IB200/A est un isolateur I‑BUS conçu pour les centrales SmartLiving/Prime. Il assure une isolation galvanique complète des lignes de données (D, S) et de l’alimentation (+, −), prévenant les boucles de masse et limitant les pannes en cascade. L’appareil intègre un amplificateur data pour régénérer les trames et une alimentation régénérée à 13,8 Vdc capable de délivrer jusqu’à 1000 mA en aval, à partir d’une entrée comprise entre 9,5 et 15 Vdc.

La longueur de câble en aval dépend du débit: 500 m à 38,4 kbps, 350 m à 125 kbps ou 200 m à 250 kbps. Vous pouvez cascader 9 isolateurs à 38,4 kbps, 6 à 125 kbps ou 2 à 250 kbps. L’IB200/A inclut détection sabotage, analyse de l’I‑BUS, programmation d’adresse et mise à jour firmware. Son boîtier compact de 171 x 80 x 27 mm pour 170 g facilite l’intégration en rénovation comme en extension.

Autres informations importantes

• Inim IB200-A isolateur BUS avec amplificateur data, alimentation, protection sabotage. A utiliser avec SmartLiving/Prime.
• Type de module : Isolateur de bus I‑BUS, régénération des données et de l’alimentation, protection antisabotage
• Isolation galvanique des données (D, S) : Oui
• Régénération des signaux de données (D, S) : Oui
• Isolation galvanique de l’alimentation (+, −) : Oui
• Tension régénérée du bus : 13.8 Vdc
• Courant régénéré maximal : 1000 mA (1 A)
• Plage de tension d’entrée admise : 9.5 – 15 Vdc
• Longueur maximale de câble en aval (selon vitesse) : 500 m @ 38.4 kbps; 350 m @ 125 kbps; 200 m @ 250 kbps
• Nombre maximum d’isolateurs en cascade (selon vitesse) : 9 @ 38.4 kbps; 6 @ 125 kbps; 2 @ 250 kbps
• Signalisations – Détection sabotage (tamper) : Oui
• Fonction d’analyse de l’I‑BUS : Oui
• Programmation d’adresse (mise à jour firmware) : Oui
• Dimensions (H x L x P) : 171 x 80 x 27 mm
• Masse : 170 g

Qu’est-ce que l’IB200/A Isolateur bus, ampli data, alim 1A SmartLiving/Prime apporte à mon installation ?

L’IB200/A segmente, protège et stabilise votre I‑BUS. Il isole galvanquement les données et l’alimentation pour empêcher la propagation des défauts, régénère les trames et délivre 13,8 Vdc jusqu’à 1 A en aval. Vous gagnez en portée, en fiabilité de communication et en disponibilité. Les diagnostics I‑BUS, la programmation d’adresse et les mises à jour firmware simplifient l’installation et la maintenance, tandis que la détection sabotage renforce la sécurité physique.

Puis-je l’utiliser avec n’importe quel système ou uniquement SmartLiving/Prime ?

L’IB200/A est spécifiquement conçu pour l’écosystème Inim SmartLiving/Prime et exploite ses fonctions de bus (analyse I‑BUS, adressage, firmware). Pour d’autres systèmes, les protocoles, tensions et schémas de câblage peuvent différer. Pour garantir la compatibilité, la performance et la prise en charge, l’usage recommandé demeure SmartLiving/Prime, où l’intégration est native et entièrement validée par le constructeur.

Quelle distance maximale puis-je atteindre en aval de l’isolateur ?

La portée dépend du débit de communication choisi. Comptez jusqu’à 500 m à 38,4 kbps, 350 m à 125 kbps et 200 m à 250 kbps en aval de l’IB200/A. Ces valeurs s’appuient sur la régénération des signaux et de l’alimentation, réduisant les erreurs liées aux câbles longs. Adaptez le débit à la topologie, au nombre de périphériques et aux contraintes CEM du site.

Combien d’isolateurs IB200/A puis-je chaîner sur un même bus ?

Vous pouvez cascader jusqu’à 9 isolateurs à 38,4 kbps, 6 à 125 kbps ou 2 à 250 kbps. Ce dimensionnement garantit un équilibre entre bande passante, stabilité des communications et distances cumulées. En pratique, segmentez par zones, surveillez la charge en aval (max 1 A par isolateur) et validez les performances à l’aide de l’analyse I‑BUS lors de la mise en service.

L’IB200/A protège-t-il contre les sabotages physiques ?

Oui. Le dispositif intègre une détection sabotage (tamper) qui signale les ouvertures non autorisées ou manipulations anormales. Associée à l’isolation galvanique des segments, cette fonction préserve la continuité de service et limite l’impact des interventions involontaires ou malveillantes. Les événements tamper sont remontés à la centrale SmartLiving/Prime pour une gestion d’alarme, de journalisation et de maintenance proactive.

Quelle est l’alimentation fournie en sortie et la plage d’entrée acceptée ?

L’IB200/A régénère le bus à 13,8 Vdc et délivre jusqu’à 1000 mA en aval. Il accepte une entrée comprise entre 9,5 et 15 Vdc, ce qui facilite son intégration dans de nombreuses architectures d’alimentation. En régulant la tension sur le segment, il limite les chutes et améliore la stabilité des périphériques éloignés, réduisant ainsi les erreurs de communication et les redémarrages intempestifs.

En quoi l’isolation galvanique est-elle cruciale sur un bus d’alarme ?

L’isolation galvanique empêche les masses communes, les retours de courant et les perturbations de se propager. Sur l’IB200/A, elle s’applique aux lignes de données (D, S) et à l’alimentation (+, −). Ainsi, un défaut local reste confiné à son segment, ce qui augmente la disponibilité et la sécurité du système. Cette approche est particulièrement utile sur les sites étendus et électriquement hétérogènes.

L’appareil simplifie-t-il le déploiement et les mises à jour ?

Absolument. La programmation d’adresse intégrée accélère l’appairage des modules et réduit les erreurs. Les mises à jour firmware assurent la compatibilité avec les évolutions logicielles. La fonction d’analyse de l’I‑BUS fournit des indicateurs précieux pour valider la qualité des liaisons, diagnostiquer les perturbations et optimiser la topologie, réduisant les temps d’intervention du déploiement à l’exploitation.

Quelles sont les dimensions et la masse pour l’intégration en coffret ?

Le module mesure 171 x 80 x 27 mm et pèse 170 g. Son format compact s’intègre facilement dans les coffrets techniques et laisse de l’espace pour le passage des câbles, les borniers et les accessoires. Cette compacité permet également la pose de plusieurs isolateurs en cascade lorsque la topologie, les distances et les débits du bus I‑BUS l’exigent.

Comment optimiser la topologie avec l’IB200/A ?

Positionnez l’IB200/A pour segmenter les zones sensibles, isoler les environnements perturbés et réduire les chutes de tension. Choisissez le débit en fonction des distances et du nombre d’isolateurs en cascade. Respectez la plage d’entrée (9,5–15 Vdc), surveillez la charge aval (max 1 A) et utilisez l’analyse I‑BUS pour vérifier l’intégrité des signaux et affiner le câblage après installation.

L’IB200/A convient-il aux extensions futures de mon site ?

Oui. Grâce à la régénération 13,8 Vdc/1 A, aux distances accrues et à la possibilité de cascade, l’IB200/A facilite les extensions progressives sans refonte majeure. Vous pouvez ajouter des segments isolés, stabiliser les nouvelles branches et préserver l’existant. Les fonctions d’adressage, de diagnostic et de mise à jour firmware sécurisent l’évolution du système SmartLiving/Prime dans le temps.
