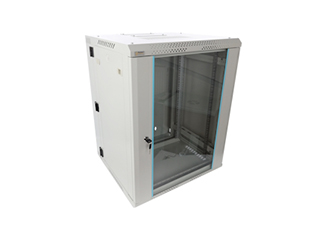

RWDA1565-G Baie de brassage murale 19″ 15U 550mm porte vitrée

RWDA1565-G Baie de brassage murale 19″ 15U 550mm porte vitrée — performance, sécurité et gain de place

Optimisez votre infrastructure avec la RWDA1565-G de Pulsar, une baie de brassage murale 19″ 15U à porte vitrée conçue pour les réseaux professionnels et les installations exigeantes. Son châssis robuste en acier laminé à froid SPCC, sa charge statique maximale de 60 kg et sa conception double section garantissent une maintenance aisée et une fiabilité durable. Grâce aux ouvertures de ventilation et aux entrées de câbles dédiées, vous bénéficiez d’une circulation d’air maîtrisée et d’un câblage propre. Non assemblée et livrée en kit, elle se monte facilement pour une mise en service rapide, en finition grise élégante.

Gain de place et installation simplifiée

Montée au mur, la RWDA1565-G libère de l’espace au sol dans les locaux techniques, magasins ou bureaux. Sa conception en pièces à monter facilite la logistique et l’accès aux sites difficiles. La double section offre une ouverture arrière pratique pour intervenir sans démonter l’ensemble. Les rails 19″ ajustables s’adaptent à la profondeur de vos équipements, tandis que la structure 15U accueille switchs, patch panels et serveurs compacts pour un déploiement rapide et propre.

Sécurité et visibilité professionnelles

La porte avant vitrée en verre trempé 4 mm combine visibilité et protection. Les serrures à code identique RAZ-G2 (avant) et RAZ-DG (arrière) sécurisent l’accès, tandis que les portes latérales à système Click peuvent recevoir une serrure RAZB16 en option. L’indice de protection IP20 préserve vos équipements des intrusions solides de grande taille, sans compromettre l’accès visuel aux voyants et à l’activité réseau pour un contrôle instantané.

Refroidissement et câblage maîtrisés

Les ouvertures de ventilation sur le panneau supérieur (2 x 105 x 105 mm) favorisent l’extraction d’air ou l’ajout de ventilateurs, stabilisant la température interne. Les entrées de câbles situées sur les panneaux supérieur et inférieur simplifient le passage des liaisons cuivre et fibre. Vous obtenez une organisation nette, un flux d’air optimisé et moins de points de chauffe, contribuant à la longévité des équipements hébergés.

Flexibilité maximale à l’usage

La RWDA1565-G s’adapte à vos contraintes: porte réversible gauche/droite, inclinaison configurable de l’armoire, distance réglable entre rails avant et arrière. Cette modularité simplifie l’intégration d’appareils aux profondeurs variées et la maintenance future. Avec sa capacité 60 kg et ses composants en acier SPCC, elle offre un rapport robustesse/poids idéal pour réseaux d’entreprise, intégrateurs et installations IT de proximité.

Description technique — RWDA1565-G Baie de brassage murale 19″ 15U 550mm porte vitrée

La Pulsar RWDA1565-G est une armoire rack serveur 19″ murale, 15U, double section, livrée non assemblée pour faciliter le transport. Ses dimensions extérieures de 600 x 769 x 550 mm assurent une empreinte optimisée, avec 450 mm de profondeur en section avant et 100 mm en section arrière. La structure en acier laminé à froid SPCC garantit rigidité et stabilité pour une charge statique maximale de 60 kg.

La porte avant, en acier 1,0 mm avec verre trempé 4 mm, s’accompagne de portes latérales à système Click et d’une porte arrière verrouillable. Les profils RACK 1,5 mm, le panneau mural 1,2 mm, le cadre 1,0 mm et les panneaux supérieur/inférieur 1,2 mm offrent une robustesse homogène. L’armoire intègre des aérations supérieures, des passages de câbles haut/bas, des rails ajustables, une porte réversible, une inclinaison configurable, et un niveau de protection IP20.

Autres informations importantes

• Marque / Modèle: Pulsar RWDA1565-G Baie de brassage murale 19″ 15U 550mm porte vitrée, armoire rack serveur 19″, montage mural, 15U, profondeur 550 mm, porte vitrée, charge max. 60 kg, non assemblé, gris.
• Dimensions de montage: 19″ x 15U
• Dimensions extérieures: 600 x 769 x 550 mm
• Profondeur de la section avant: 450 mm
• Profondeur de la section arrière: 100 mm
• Type d’armoire: À suspendre, en pièces à monter, double section
• Charge statique maximale: 60 kg
• Matériau: Acier laminé à froid SPCC
• Épaisseurs des composants: Profils RACK: 1,5 mm; Panneau mural: 1,2 mm; Cadre de l’armoire: 1,0 mm; Panneaux supérieur et inférieur: 1,2 mm; Portes latérales: 0,8 mm; Porte avant: 1,0 mm avec verre trempé de 4 mm
• Fermeture: Porte avant: Serrure (RAZ-G2, même code); Porte arrière: Serrure (RAZ-DG, même code); Portes latérales: Système Click (possibilité d’ajouter une serrure RAZB16)
• Niveau de protection (EN60529): IP 20
• Température de fonctionnement: -10°C à +40°C
• Température de stockage: -20°C à +60°C
• Humidité relative: 20% à 90%, sans condensation
• Caractéristiques supplémentaires: Distance ajustable entre les rails RACK avant et arrière; Ouvertures de ventilation sur le panneau supérieur (2 x 105 x 105 mm); Entrées de câbles sur les panneaux supérieur et inférieur; Possibilité de monter la porte à gauche ou à droite; Possibilité de configurer l’inclinaison de l’armoire à gauche ou à droite
• Garantie: 2 ans à partir de la date de fabrication

FAQ — RWDA1565-G Baie de brassage murale 19″ 15U 550mm porte vitrée

La RWDA1565-G convient-elle aux équipements standard 19″ et 15U ?

Oui. Cette baie de brassage Pulsar offre une compatibilité totale avec le format 19″ et une capacité de 15U. Les rails RACK avant et arrière sont ajustables pour accueillir des équipements de profondeurs variées, tels que patch panels, switches, onduleurs compacts ou serveurs courts, tout en respectant la charge statique maximale de 60 kg.

Quelle est la qualité de la construction et des matériaux utilisés ?

La RWDA1565-G est fabriquée en acier laminé à froid SPCC pour une rigidité supérieure. Les épaisseurs sont optimisées: profils 1,5 mm, panneau mural 1,2 mm, cadre 1,0 mm, panneaux haut/bas 1,2 mm, portes latérales 0,8 mm. La porte avant en acier 1,0 mm intègre un verre trempé de 4 mm, combinant robustesse, sécurité et visibilité professionnelle.

Comment la ventilation et la gestion thermique sont-elles assurées ?

Le panneau supérieur dispose de deux ouvertures de 105 x 105 mm pour favoriser le flux d’air naturel ou l’installation de ventilateurs additionnels. Grâce à l’architecture double section, la chaleur peut être mieux dissipée, tandis que le câblage propre limite les obstructions. Ce design contribue à maintenir une température interne stable et prolonge la durée de vie des équipements.

Quels dispositifs de sécurité physique sont inclus ?

La baie intègre des serrures à code identique: RAZ-G2 pour la porte avant et RAZ-DG pour l’arrière. Les portes latérales utilisent un système Click rapide, avec la possibilité d’ajouter une serrure RAZB16 pour plus de contrôle. L’indice IP20 protège des intrusions solides de grande taille, tandis que le verre trempé 4 mm offre une visibilité sécurisée.

La porte est-elle réversible et l’armoire peut-elle être inclinée ?

Oui. La porte peut être montée à gauche ou à droite selon la configuration du site. De plus, l’armoire permet de configurer son inclinaison à gauche ou à droite, offrant une flexibilité précieuse lors de l’intégration dans des environnements exigus ou lorsque l’accès arrière doit être optimisé pour la maintenance récurrente.

Quelles sont les dimensions extérieures et internes utiles ?

Les dimensions extérieures sont de 600 x 769 x 550 mm. La section avant dispose de 450 mm de profondeur et la section arrière de 100 mm, facilitant l’acheminement des câbles et l’accès aux connexions. Les rails 19″ ajustables permettent d’optimiser l’espace utile pour s’adapter précisément à la profondeur de vos équipements.

Peut-on organiser le câblage proprement ?

Absolument. Les entrées de câbles situées sur les panneaux supérieur et inférieur offrent des chemins dédiés pour cuivre et fibre. La double section simplifie la séparation data/énergie et l’accès aux liaisons arrière. En ajustant la distance entre rails, vous créez des marges pour guides, passe-câbles et accessoires afin d’obtenir un câblage net et maintenable.

Dans quelles conditions environnementales peut-elle fonctionner ?

La baie est conçue pour une utilisation de -10°C à +40°C, avec une humidité relative de 20% à 90% sans condensation. Pour le stockage, la plage est de -20°C à +60°C. L’indice IP20 convient parfaitement aux environnements intérieurs propres, tels que bureaux, salles IT ou locaux techniques supervisés.

La RWDA1565-G est-elle livrée assemblée ?

Elle est livrée non assemblée, en pièces à monter. Cette approche facilite le transport, réduit les coûts logistiques et permet une installation sur site même dans des zones d’accès restreint. Le montage est guidé et rationnel, la double section accélérant par la suite les opérations de maintenance et de mise à niveau des équipements.

Quelle garantie et quelles applications recommandées ?

La garantie est de 2 ans à partir de la date de fabrication. La RWDA1565-G convient aux PME, intégrateurs réseau, points de vente, hôtellerie, établissements scolaires et sites multiservices. Sa charge 60 kg, sa porte vitrée sécurisée et sa modularité en font une solution fiable pour héberger switchs, patch panels, routeurs, onduleurs compacts et équipements de surveillance IP.
